동기식 전송 방식의 분류
1. 문자 동기 방식 : 전송되는 데이터의 블록 앞에 특정 동기 문자인 SYN을 붙여 동기를 맞추고 실제 데이터 블록의 앞에는 STX , 뒤에는 ETX 를 추가하여 전송 데이터의 시작과 끝을 나타냄
2. 비트 동기 방식 : 전송 단위를 일련의 비트 묶음으로 보고 , 비트 블록의 처음과 끝을 표시하는 특별한 비트인 플래그 비트를 추가해 전송
ㄱ. HDLC : High level Data Link Control
è 플래그 비트 ( 01111110 ) 를 사용해 데이터의 처음과 끝을 나타낸다.
è 보낼 데이터가 없어도 항상 플래그를 보내 동기를 유지한다
è 데이터 전송 시 투명성을 보장하기 위해 비트 스터핑 ( Bit stuffing ) 기법을 사용
è 비트 스터핑 기법 : 하나의 전송 블록 내에 일반 문자 데이터와 제어문자 데이터를 같이 전송할 수 있는 방식

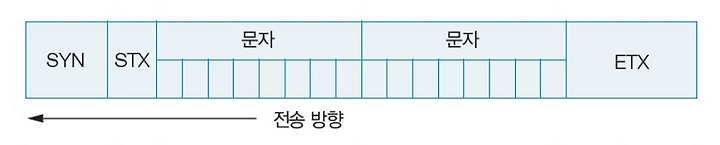

다음은 문자 동기식의 그림

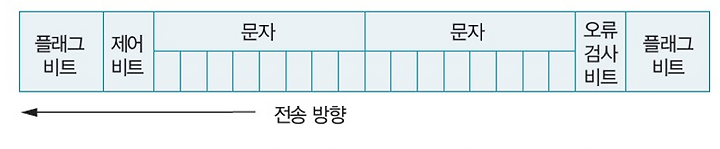

다음은 비트 동기 방식의 그림

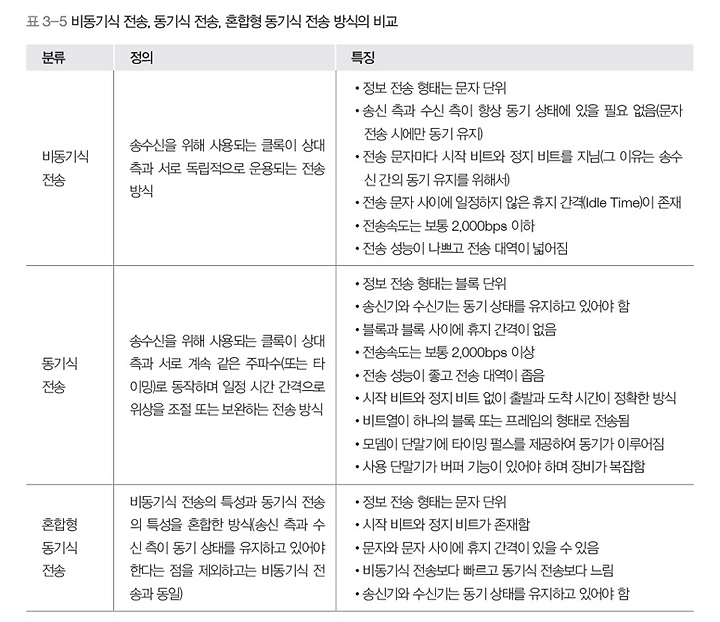

다음 그림은 전송방식을 한눈에 보기
